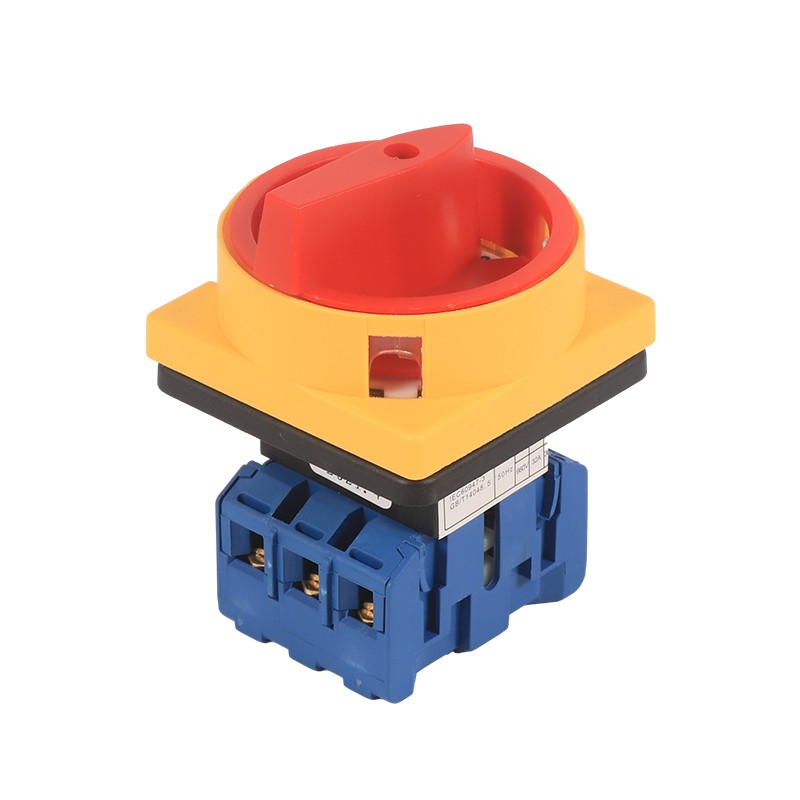

Commutateur universel de la série LW30

Le commutateur universel de la série LW30 est un dispositif de contrôle électrique intégrant la multifonction et la fiabilité élevée. Il est principalement utilisé dans les systèmes électriques industriels et civils avec AC 50Hz, la tension de fonctionnement nominale 440 V et moins, et le courant évalué jusqu'à 100 A. Avec ses excellentes performances électriques et son concept de conception modulaire, le produit est largement utilisé comme principal dispositif de commutation d'alimentation dans le système de contrôle des risques, l'unité de climatisation centrale, la station de pompage de l'alimentation en eau et de drainage et d'autres scènes.

envoyer une demande

Description du produit

Le commutateur LW30 présente les avantages de petite taille, de structure compacte, de sélection de matériaux exquis, de bonne isolation, de fonction de protection des doigts, de sécurité et de fiabilité, vous pouvez ajouter d'autres blocs de contact sur le bloc standard à 3 pôles sans retirer le commutateur, la distance d'isolation de l'interrupteur est supérieure aux autres commutateurs similaires, vitesse de déconnexion rapide, adapté à l'interrupteur DC.

Cette série de commutateurs adopte une structure composite de plastiques d'ingénierie à haute résistance et de matériaux de contact en alliage de haute qualité, et maximise l'utilisation de l'espace par disposition de contact tridimensionnelle. Le composant central adopte le système de contact à double rupture en alliage, avec la conception des brevets du mécanisme de rupture rapide, inhibe efficacement la génération d'arc. Les produits ont passé la certification du système de gestion de la qualité ISO9001 et CCC et d'autres certifications internationales. Avec sa structure compacte, ses excellentes performances de sécurité et son schéma de configuration flexible, cette série de commutateurs est devenue un composant électrique important dans les bâtiments intelligents, l'automatisation industrielle et les nouveaux champs d'énergie.

Conditions de travail de LW30 Series Charge Disconnect Changes Over Switch

Conditions de travail normales

(1) la température de l'air ambiant ne dépasse pas +40 degrés et la température moyenne dans les 24 heures ne dépasse pas 25 ° C;

(2) La limite inférieure de la température de l'air ambiant ne dépasse pas -25 ° C

(3) L'altitude de l'emplacement d'installation ne dépasse pas 2000m;

(4) Lorsque la température maximale est de + 40 ° C, l'humidité relative de l'air ne dépasse pas 50%. Une humidité relative plus élevée est autorisée à des températures plus basses, telles que 90% à 20 ° C. Des mesures spéciales doivent être prises pour traiter la condensation qui se produit parfois en raison des changements de température.

Conditions d'installation

(1) le commutateur est installé dans des conditions environnementales de niveau de pollution 3;

(2) Installer selon les instructions fournies par l'usine.

Classification

1. Selon les catégories d'utilisation

(1) AC-23A

(2) AC-3

2. Selon le niveau de protection fourni (1) Sans Boîte de commutation: IP20

(2) avec Boîte d'interrupteur scellé thermoplastique: IP65

Code de spécification auxiliaire

Nombre de niveaux: 3 pour le troisième niveau, 4 pour le quatrième niveau

Contacts supplémentaires: 0 sans, 1 avec des contacts auxiliaires montés latéraux

Terminal intermédiaire: 0 sans, 1 avec terminal neutre

Terminal au sol: 0 sans, 1 avec terminal sol

Modèle de produit et sa signification

LIXIN LW30 LOAD DISCRANCECT CHANGEMENT par rapport au commutateur (spécification)

Spécifications du modèle	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Accepté de chauffage actuel LTH A	25 (20)	32	40	63	80	100
Tension de fonctionnement nominale UE V	240 440	240 440	240 440	240 440	240 440	240 440
Valeur nominale LE / PE
AC-21A et / KW	20 / - 20 / -	32 / - 32 / -	40 / - 40 / -	63 / - 63 / -	80 / - 80 / -	100 / - 100 / -
AC-22A A / KW	20 / - 20 / -	32 / - 32 / -	40 / - 40 / -	63 / - 63 / -	80 / - 80 / -	100 / - 100 / -
AC-23A A / KW	15/4 15 / 7.5	22 / 5,5 22/11	30 / 7,5 30/15	43/11 43/22	57 / 18.5 57/30	70/22 70/37
AC-3 et / KW	11.7 / 3 11.7 / 5.5	15/4 15 / 7.5	22 / 7.5 22/11	36/11 36 / 18.5	43/15 43/22	57 / 18.5 57/30
