Un guide complet pour acheter des commutateurs de changement universels: des principes à la sélection et à l'application (i)

En tant que composant clé des systèmes de contrôle électrique, universelCommutateurs de changementsont largement utilisés dans l'automatisation industrielle, les systèmes d'alimentation, la construction d'électricité et d'autres champs. Cet article commencera à partir des principes de base des commutateurs de changement universels, introduira systématiquement leur classification, leurs paramètres techniques, leurs points de sélection, leurs précautions d'installation et leurs scénarios d'application typiques, aident les ingénieurs et les techniciens à comprendre pleinement cet important composant électrique et à fournir des conseils professionnels pour leur sélection correcte dans les projets réels.

Présentation et principe de travail du commutateur de changement universel

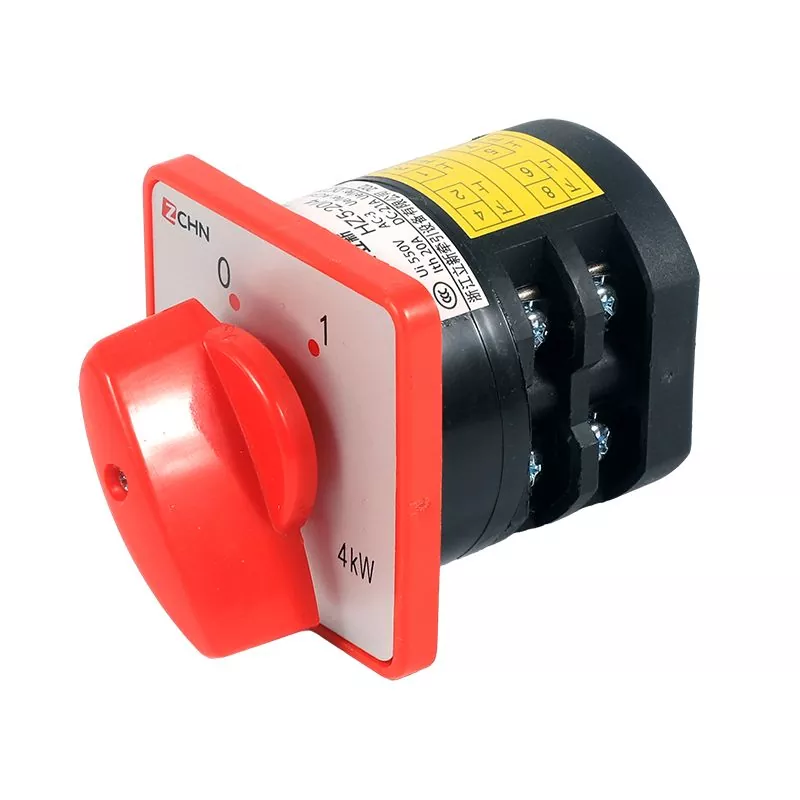

L'universelinterrupteur de changementest un appliance électrique de contrôle multi-stage à plusieurs étages et à plusieurs circuits, qui joue un rôle vital dans les systèmes de contrôle électrique. Lorsque la poignée de fonctionnement est tournée, le mécanisme CAM à l'intérieur du commutateur est entraîné pour tourner, de sorte que les contacts sont fermés ou déconnectés dans un ordre prédéterminé pour réaliser les fonctions de contrôle et de conversion du circuit. Ce commutateur est appelé "universel" car il peut s'adapter à une variété de besoins de contrôle et répondre aux exigences de contrôle des circuits complexes via différentes combinaisons de contacts et méthodes de fonctionnement.

Structurellement, le commutateur de transfert universel est composé de plusieurs groupes de composants de contact de la même structure, y compris principalement les composants centraux tels que le mécanisme de fonctionnement, le dispositif de positionnement, le système de contact, l'arbre rotatif et la poignée. Parmi eux, le système de contact adopte une conception de structure de pont de contact à double rupture, et le contact mobile a une fonction d'ajustement automatique pour assurer la synchronisation pendant et désactivé; Le contact statique est installé sur un siège de contact dédié. Cette conception structurelle minutieuse assure la fiabilité et la longue durée de vie du commutateur.

Le principe de travail de l'interrupteur de transfert universel est basé sur l'action mécanique du mécanisme CAM. Lorsque l'opérateur tourne la poignée, la came interne est entraînée pour tourner à travers l'arbre rotatif et la forme spécifique de la came détermine l'état ON et hors du contact à différentes positions. Étant donné que le CAM peut être conçu en différentes formes, il peut réaliser des séquences d'action de contact complexes pour répondre à divers besoins de contrôle. Cette méthode de liaison mécanique est à la fois intuitive et fiable, ce qui est une raison importante de la longévité du commutateur de transfert universel.

In electrical systems, universal transfer switches mainly undertake the following functions:

- Conversion de circuit: commutation entre plusieurs circuits, tels que la commutation d'alimentation, le transfert de charge, etc.

- Contrôle de mesure: utilisé pour le contrôle de mesure de phase des voltmètres et des muniteurs

- Contrôle du moteur: contrôle directement le démarrage, la régulation de la vitesse et l'inversion des moteurs à petite capacité

- opération de télécommande: en tant que commutateur de télécommande pour l'équipement de distribution d'alimentation

- Commutation du signal: réalisez la commutation du signal et la combinaison dans des systèmes de contrôle complexes

La position de fonctionnement de la poignée de l'universelinterrupteur de changementest généralement exprimé sous des angles, et différents types de commutateurs ont des angles de positionnement différents et des caractéristiques de fonctionnement. Selon différentes méthodes de fonctionnement, il peut être divisé en deux types de base: type de positionnement et type d'auto-respect. L'interrupteur de positionnement restera dans une certaine position après que la poignée soit déplacée vers une certaine position, tandis que le commutateur d'auto-respect reviendra automatiquement à sa position d'origine après la libération de la main. Cette diversité permet au commutateur de transfert universel de s'adapter à diverses habitudes de fonctionnement et aux exigences de contrôle.

Avec le développement de la technologie électrique, le commutateur de changement universel moderne a intégré de nouveaux matériaux et de nouveaux processus en permanence sur la base du maintien des principes de base inchangés, de sorte que leurs performances, leur fiabilité et leur durée de vie ont été considérablement améliorées, devenant une composante indispensable et importante dans le domaine du contrôle électrique.
