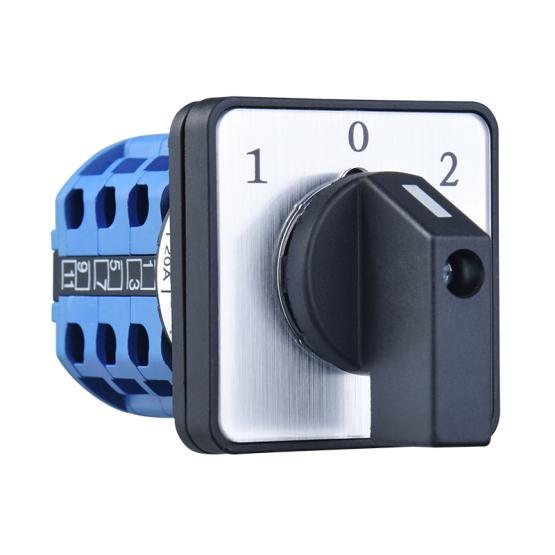

LW26 Série Universal Abmmutover Switch Product Introduction

Série LW26 universelleinterrupteur de changementest un produit de haute qualité largement utilisé dans le domaine du contrôle électrique intérieur. Il est fabriqué par de nombreuses sociétés électriques bien connues, notamment Changxin Brand, Changjiang Electric et d'autres marques. Cette série de produits est devenue un substitut idéal aux commutateurs de changement traditionnels avec ses excellentes performances, ses diverses fonctions et sa large applicabilité. Ce qui suit est une introduction complète à la série LW26 à partir de plusieurs dimensions telles que les paramètres techniques, les caractéristiques du produit et les champs d'application.

1. Présentation du produit et paramètres de base

Le commutateur de changement universel de la série LW26 est un composant de contrôle électrique polyvalent, principalement adapté aux circuits électriques avec AC 50Hz, une tension de travail nominale 440 V et en dessous, une tension CC 240 V et en dessous, et un courant nominal de 10A à 160A. Le produit est conforme aux normes nationales et internationales telles que GB 14048.3, GB 14048.5, IEC 60947-3, IEC 60947-5-1, et certains modèles ont également réussi la certification américaine UL et sont éligibles à l'accès au marché international.

Cette série de produits a des spécifications complètes, et les niveaux actuels comprennent 10a, 20a, 25a, 32a, 63a, 125a et 160a, qui peuvent répondre aux exigences de contrôle de différentes charges d'alimentation. La tension d'isolation nominale atteint 660 V, avec de bonnes performances d'isolement électrique. La durée de vie mécanique peut atteindre 0,1 × 10⁶ fois, la durée de vie électrique est de 0,03 × 10⁶ fois, et la fréquence de fonctionnement est 120 fois / heure, ce qui convient aux occasions où le circuit n'est pas fréquemment connecté ou déconnecté.

2. Caractéristiques du produit et avantages de conception

Le commutateur de transfert de la série LW26 a de nombreuses fonctionnalités de conception exceptionnelles et des avantages de performances:

1. Structure compacte et petite taille: la conception optimisée réduit la taille du produit tout en garantissant les performances, ce qui facilite l'installation dans un espace limité. La taille du panneau a diverses spécifications telles que 30 × 30 mm, 48 × 48 mm, 64 × 64 mm, etc. selon le modèle.

2. Conception de sécurité de la protection des doigts: Les quatre commutateurs LW26-10, LW26-20, LW26-25 et LW26-32F sont spécialement conçus avec une fonction de protection des doigts pour empêcher efficacement les doigts de toucher accidentellement les pièces vivantes pendant le fonctionnement et d'améliorer la sécurité de l'utilisation.

3. Mode de fonctionnement flexible: l'opération de conversion du produit est flexible et fournit une variété de types de poignées et d'angles de fonctionnement. Certains modèles peuvent être équipés de coquilles de protection avec un niveau de protection d'IP65, qui convient à une utilisation dans des environnements difficiles.

4. Conception de fiabilité élevée: la sélection des matériaux est exquise, les performances d'isolation sont bonnes et le système de contact utilise des matériaux de haute qualité pour assurer une fiabilité à long terme. L'apparition est nouvelle et répond aux besoins esthétiques des équipements industriels modernes.

5. Modèles dérivés multifonctionnels: La série de produits dérivés comprend des commutateurs de cadenas et des interrupteurs de verrouillage dissimulés (63A et moins), qui peuvent être utilisés comme interrupteurs de coupure d'alimentation pour un équipement important pour éviter la mauvaise opération et contrôler le fonctionnement du personnel non autorisé.

3. Paramètres techniques

La série LW26 a des paramètres techniques riches et complets, et différents modèles sont optimisés pour différents scénarios d'application:

(1) Capacité de charge actuelle:

- Applications AC-21A / AC-22A: 10A à 150A

- Applications AC-23A: 7.5a à 135a

- Applications AC-3 (contrôle du moteur): 5.5a à 95A

- Applications AC-4 (contrôle du jogging): 1,75a à 55A

(2) Plage de puissance de contrôle:

- AC-23A: 1,8 kW à 75 kW (triphasé)

- AC-3: 1,5 kW à 37 kW (triphasé)

- AC-4: 0,37 kW à 15 kW (triphasé)

(3) Diversité de la taille de l'installation:

- Disponible en formes de panneaux carrés et rectangulaires

- L'espacement des trous d'installation varie de 20 mm à 68 mm

- L'épaisseur externe varie de 28 mm à 88 mm

(4) Adaptabilité environnementale spéciale:

- Température de l'environnement de travail: -5 ℃ à + 40 ℃

- La température moyenne dans les 24 heures ne dépasse pas + 35 ℃

- L'altitude ne dépasse pas 2000 mètres

- doit être utilisé dans un environnement propre

4. Zones d'application principales

En raison de ses excellentes performances et de sa large adaptabilité, la série LW26 universelleinterrupteur de changementest largement utilisé dans de nombreux domaines:

(1) Champ de contrôle industriel:

- En tant que commutateur de commande de circuit, il peut réaliser la commutation de divers états de circuit

- Commutateur d'équipement de test, utilisé pour la sélection et la commutation des circuits de test

- Commutateur de commande du moteur, contrôlant directement le début, l'arrêt et l'inversion des petits moteurs de puissance

(2) Champ du système d'alimentation:

- Commutateur à distance de l'équipement de distribution d'énergie

- Dispositif de commutation d'alimentation, réalisant la conversion des alimentations principales et de secours

- Contrôle de mesure du changement de phase des instruments de mesure électrique

(3) Champ d'équipement spécial:

- Interrupteur de changement pour les machines de soudage électrique, certains modèles sont particulièrement adaptés aux applications de la machine de soudage

- Circuit de contrôle des machines-outils, réalisant la commutation de divers modes de fonctionnement

- Contrôle du système servo, utilisé pour la commutation et la combinaison du signal

(4) Champ de sécurité-critique:

- Interrupteur de coupure d'alimentation pour l'équipement important (à l'aide de type de cadenas ou modèle dérivé de type de verrouillage dissimulé)

- Application d'environnement anti-explosion (modèle spécial avec arbre résistant à l'explosion)

- Équipement critique qui doit empêcher le personnel non autorisé de fonctionner

5. Remplacement du modèle et positionnement du marché

La série LW26, en tant que nouveau produit de remplacement idéal, peut remplacer de nombreux modèles de commutateurs traditionnels existants en Chine, notamment:

- LW2, LW5, LW6, LW8, LW12, LW15 SERIE STOWS CONTRIBUTIONS UNIFICALES

- commutateurs combinés HZ5, HZ10, HZ12

- Commutation de conversion sur certains équipements importés

Cette série de produits est produite par de nombreuses sociétés, parmi lesquelles la série Changxin Brand LW26 produite par Wenzhou Changjiang Electric Switch Factory a dépassé la certification américaine UL et est largement utilisée par les fabricants de machines de soudage domestiques sur des produits de machine de soudage exportés. Zhejiang Fulu Explosion-Aproof Technology Co., Ltd. a également lancé un modèle à l'épreuve des explosions avec un arbre résistant à l'explosion, adapté aux environnements dangereux.

6. Guide de sélection

Dans les applications pratiques, les facteurs suivants doivent être pris en compte lors de la sélection de la série LW26:

(1) Sélectionnez le modèle approprié

(2) Exigences de fréquence de fonctionnement: pour les occasions qui nécessitent un fonctionnement fréquent, un modèle avec une durée de vie plus longue doit être sélectionné

(3) Exigences de protection de la sécurité: sélectionnez un modèle verrouillable pour les occasions qui doivent empêcher la mauvaise opération; Sélectionnez un modèle protégée par le doigt pour les occasions avec le risque de choc électrique

(4) Conditions environnementales: sélectionnez un modèle de protection IP65 pour les environnements humides et poussiéreux; Sélectionnez un modèle de flammes pour les environnements anti-explosion

(5) Restrictions d'espace d'installation: Sélectionnez la taille et l'épaisseur du panneau approprié en fonction de l'espace disponible

(6) Complexité de contrôle: sélectionnez le nombre de nœuds de contact et de méthodes de combinaison en fonction du nombre de circuits à contrôler

La série LW26 est devenue un choix important dans le domaine du contrôle industriel avec ses performances complètes, ses modèles divers et sa large applicabilité. Qu'il s'agisse de contrôle électrique traditionnel ou de systèmes d'automatisation moderne, la série LW26 universelleCommutateurs de changementpeut fournir des solutions fiables et flexibles.
