Introduction complète aux commutateurs de changement universel de la série LW5

Série LW5 universelleCommutateurs de changementsont l'un des produits de commutation de changement les plus utilisés dans le champ de contrôle électrique de la Chine. Ils sont fabriqués par de nombreuses sociétés électriques bien connues, notamment Delixi, Tianzheng et d'autres marques. Cette série de produits est devenue un choix idéal pour la conversion du circuit de contrôle électrique et le contrôle du moteur à petite puissance avec sa structure fiable, ses diverses fonctions et ses performances à coût élevé. Ce qui suit est une introduction complète à la série LW5 à partir de plusieurs dimensions telles que la vue d'ensemble du produit, les paramètres techniques, la classification du modèle et les champs d'application.

1. Présentation du produit et fonctionnalités de base

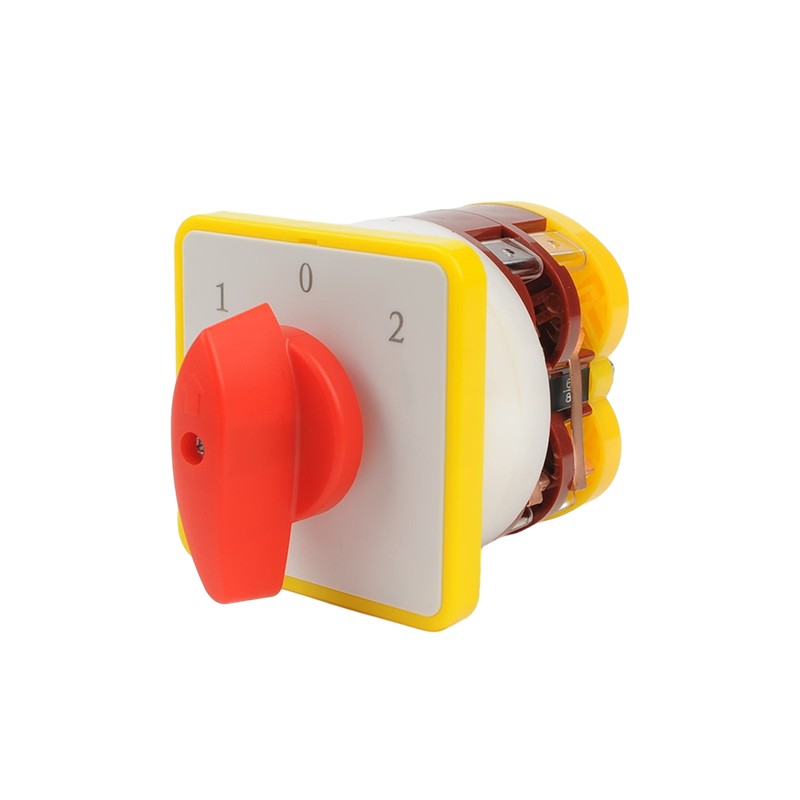

Série LW5 universelleCommutateurs de changementsont des appareils électriques à contrôle maître polyvalent, principalement utilisés dans les circuits avec AC 50Hz, une tension nominale jusqu'à 500 V et une tension CC jusqu'à 440V. Selon différentes utilisations, ils peuvent être divisés en deux catégories:

(1) Commutateurs de changement de contrôle maître: Utilisé pour la conversion des circuits de contrôle électrique.

(2) Commutateurs de changement de commande du moteur: Peut contrôler directement les moteurs asynchrones à cage d'écureuil triphasé de 5,5 kW et en dessous.

Cette série de produits adopte la conception modulaire et le nombre de sections de système de contact peut être configuré de manière flexible de 1 à 16 pour répondre aux exigences de contrôle de la complexité différente. Le mode de fonctionnement est divisé en deux types: type de positionnement et type d'auto-respect, et l'apparence de l'actionneur est disponible en type de poignée de balle et type de bouton. Le formulaire de protection comprend le type ouvert et le type de protection (IP40) pour répondre à différentes exigences d'environnement d'installation.

2. Paramètres techniques de base et indicateurs de performance

(1) Paramètres électriques:

- Tension d'isolation nominale: 500 V

- Tension de travail nominale:

AC: 500 V et moins

DC: 440V et ci-dessous

- Courant de chauffage conventionnel: 16A

- Capacité de commande du moteur: 5,5 kW et inférieur

(2) Propriétés mécaniques:

- Vie mécanique: plus d'un million de fois

- Vie électrique: plus de 200 000 fois

- Fréquence de fonctionnement:

* Système de travail du cycle intermittent: 300 fois / heure

* Système de travail de huit heures

(3) Paramètres structurels:

- Nombre de sections du système de contact: 1-16 sections

- Nombre de contacts par section: groupe de contacts à double rupture

- Méthode d'installation: installation du panneau

- Dimensions: varie en fonction du nombre de sections et de mode de fonctionnement

3. Analyse et classification du modèle de produit

Les règles de dénomination du modèle de la série LW5 contiennent des informations riches. Prenez LW5-16 / 5.5N3 comme exemple:

- LW5: série de produits

- 16: courant thermique conventionnel 16A

- 5.5N: Peut contrôler le moteur de 5,5 kW et la conversion réversible (N)

- Contact 3: 3 sections

Selon différentes méthodes de classification, la série LW5 peut être divisée en:

(1) Selon le but:

- Master Control (codes tels que Q1, Q2)

- Contrôle du moteur (conversion N-réversible, vitesse S dusse, vitesse SN-Duale réversible, etc.)

(2) Selon le mode de fonctionnement:

- Type de positionnement (la poignée reste dans la position de fonctionnement)

- Type d'auto-réinstallation (la manche revient automatiquement à la position d'origine)

(3) Selon l'apparition de l'actionneur:

- Type de poignée de balle

- Type de bouton

(4) Selon le formulaire de protection:

- Type ouvert

- Type de protection (IP40)

4. Zones d'application typiques

L'interrupteur universel de changement universel de la série LW5 est largement utilisé dans les champs suivants en raison de ses caractéristiques flexibles et fiables:

(1) Champ de contrôle industriel:

- Conversion des circuits de contrôle électrique

- Contrôle direct des petits moteurs de puissance (démarrage, arrêt, conversion réversible, changement de vitesse, etc.)

- Circuit de contrôle des machines-outils

- Commutateur d'équipement de test

(2) Champ du système d'alimentation:

- Commutateur à distance de l'équipement de distribution d'énergie

- Contrôle de mesure de phase des instruments de mesure électrique

- Dispositif de commutation d'alimentation

(3) Construire un champ électrique:

- Système de contrôle d'éclairage

- Contrôle des équipements de ventilation

- Système de contrôle de l'ascenseur

5. Modèles spéciaux et séries dérivées

En plus des modèles standard, la série LW5 comprend également quelques modèles spéciaux et séries dérivées:

(1) LW5 à l'épreuve des explosions:

- Applicable à l'environnement de gaz explosif Zone 1 et Zone 2

- Marque à l'épreuve des explosions: exdbebict6gb

- Niveau de protection: IP65 / IP66

- Courant nominal: 10A-20A

- Largement utilisé dans des endroits dangereux tels que les industries pétrolières, chimiques et pharmaceutiques

(2) Commutateur de conversion réversible protecteur LW5-16 / 5.5N3:

- Niveau de protection du logement IP40

- spécialement utilisé pour le contrôle réversible des moteurs

- Courant de chauffage fermé conventionnel 16A

(3) Modèle avec Fonction de cadenas:

- Empêcher le fonctionnement non autorisé

- Utilisé pour la gestion de l'alimentation de l'équipement important

6. Guide de sélection et d'installation

(1) Points de sélection:

- Sélectionnez la valeur nominale en fonction du type de charge (résistif / inductif) et de la taille du courant

- Sélectionnez le nombre de sections de contact en fonction de la complexité de contrôle

- Sélectionnez le type de poignée en fonction des habitudes de fonctionnement

- Sélectionnez le niveau de protection en fonction des conditions environnementales

(2) Précautions d'installation:

- Ouvrez strictement le trou en fonction de la taille du produit

- Les bornes de câblage doivent être fermement connectées

- Évitez d'utiliser dans des environnements humides, poussiéreux ou corrosifs

- Vérifiez régulièrement l'état de contact et la flexibilité du mécanisme de fonctionnement

(3) Recommandations de maintenance:

- Nettoyez régulièrement les contacts

- Vérifiez si le mécanisme de fonctionnement est flexible

- Les commutateurs qui ne sont pas utilisés pendant longtemps doivent être utilisés plusieurs fois régulièrement

La série LW5 universelleinterrupteur de changementest devenu un produit classique dans le domaine de la commande électrique domestique avec sa conception mature, ses performances fiables et son prix économique. Qu'il s'agisse d'une conversion de ligne simple ou d'un contrôle de moteur à faible puissance, la série LW5 peut fournir une solution appropriée. Grâce à une sélection raisonnable et à une installation et une utilisation correctes, ses avantages de performances peuvent être entièrement utilisés pour fournir une garantie de fonctionnement fiable pour divers systèmes de contrôle électrique.
