Un guide complet pour acheter des commutateurs de changement universels: du principe à la sélection et à l'application (partie 3)

Paramètres techniques clés des commutateurs de changement universels

Comprendre et évaluer correctement les paramètres techniques des commutateurs de changement universels est le lien de base du processus de sélection. Ces paramètres déterminent non seulement si le commutateur peut répondre aux exigences de l'application, mais affecte également directement la sécurité et la fiabilité du système. Les principaux paramètres techniques des commutateurs de changement universels comprennent les paramètres électriques, les paramètres mécaniques, les paramètres d'adaptabilité environnementale et d'autres aspects, qui doivent être considérés de manière exhaustive.

La tension nominale et le courant sont les paramètres électriques les plus élémentaires, qui déterminent directement la capacité de charge du commutateur. Différentes séries universellesCommutateurs de changementont des valeurs nominales différentes. Par exemple, la série LW5 convient aux circuits avec AC 50Hz, une tension jusqu'à 500 V, une tension CC jusqu'à 440 V, et son courant de chauffage convenu est de 16A. La série LW6 convient principalement aux circuits AC et CC avec AC 50Hz, une tension de travail nominale jusqu'à 380 V, une tension CC jusqu'à 220 V, et le courant nominal est généralement de 5a ou moins. Bien que la série LW12-16 convient également aux circuits avec AC 50Hz, tension 380 V et moins, et la tension CC 220V et inférieure, son courant nominal peut atteindre 16A, et il peut contrôler directement les moteurs asynchrones à cage d'écureuil triphasé de 5,5 kW et moins. Lors de la sélection, il est nécessaire de garantir que la valeur nominale du commutateur est supérieure ou égale à la valeur maximale attendue dans l'application réelle et laisser une certaine marge de sécurité.

La capacité de fabrication et de rupture reflète la capacité de l'interrupteur à couper en toute sécurité le circuit dans des conditions anormales (comme le court-circuit). Ce paramètre est particulièrement important pour les applications telles que le contrôle du moteur, car de grands courants de surtension apparaîtront lorsque le moteur commencera ou les stands. La capacité de fabrication et de rupture du commutateur de la série LW5 pour le contrôle des moteurs est généralement donnée dans un tableau, et les utilisateurs doivent sélectionner en fonction du type de charge spécifique. De manière générale, les commutateurs utilisés pour le contrôle du moteur nécessitent une capacité de fabrication et de rupture plus élevée que les commutateurs utilisés pour la conversion de ligne ordinaire.

La fréquence de fonctionnement est un autre paramètre important, qui indique le nombre d'opérations autorisées par le commutateur par unité de temps. Par exemple, la fréquence de fonctionnement normale autorisée par la série LW5 est de 120 fois / h. Pour les occasions qui nécessitent un fonctionnement fréquent, tel que le contrôle des machines ou les équipements de test, les modèles qui permettent une fréquence de fonctionnement plus élevée doivent être sélectionnés, sinon la durée de vie du commutateur sera raccourcie ou même entraînerait une défaillance précoce. Dans le même temps, les applications avec des fréquences de fonctionnement élevées doivent également considérer la conception du matériau et de la structure des contacts pour assurer une durée de vie électrique suffisante.

La durée de vie mécanique et la durée de vie électrique reflètent directement la durabilité et la fiabilité du commutateur. La durée de vie mécanique fait référence au nombre d'opérations que le commutateur peut résister sans électricité, tandis que la durée de vie électrique fait référence au nombre d'opérations sous la charge nominale. Ces deux paramètres sont généralement très différents. Par exemple, la durée de vie mécanique du commutateur de la série LW5 est de 100 × 10⁴ fois, tandis que la durée de vie électrique est de 20 × 10⁴ fois. Dans les applications pratiques, la durée de vie du commutateur est également affectée par de nombreux facteurs tels que le type de charge, les conditions environnementales et le mode de fonctionnement. Par conséquent, les marges appropriées doivent être réservées lors de la sélection.

Le nombre et la combinaison des contacts déterminent la complexité du circuit que l'interrupteur peut contrôler. Le système de contact de l'universelinterrupteur de changementest généralement composé de plusieurs sections. Par exemple, la série LW5 a 1-16 sections à choisir, et le commutateur de contrôle maître de la série LW12-16 a 1 à 12 sections avec un total de 12 configurations. Chaque contact peut avoir différentes combinaisons de marche. En superposant plusieurs contacts, une logique de contrôle complexe peut être obtenue. Lors de la sélection, il est nécessaire de déterminer le nombre requis de contacts et la méthode de combinaison en fonction des exigences de contrôle réelles, afin de répondre aux exigences fonctionnelles et d'éviter une complexité et une augmentation des coûts inutiles.

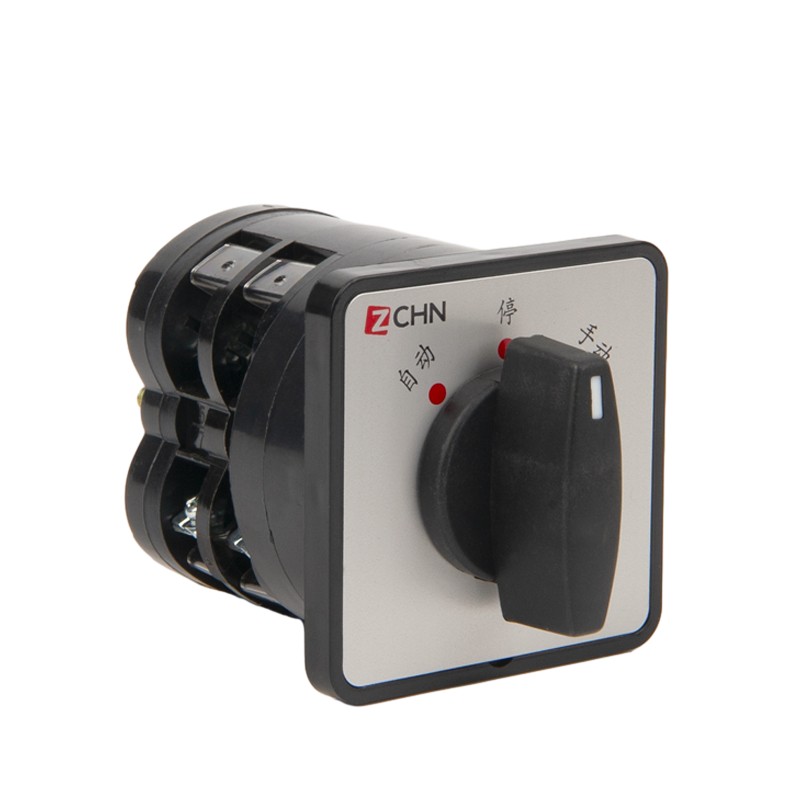

L'angle de fonctionnement et les caractéristiques de positionnement sont des paramètres importants uniques à universelCommutateurs de changement. Différents types de commutateurs ont des angles de fonctionnement différents. Par exemple, la série LW26 a 30 °, 45 ° et 90 °. Les caractéristiques de positionnement déterminent comment la poignée est maintenue dans différentes positions. Les méthodes de positionnement courantes comprennent:

- Positionnement à point unique: la poignée n'a qu'une seule position fixe.

- Positionnement multi-points: la poignée peut être fixée à plusieurs angles.

- Auto-respect: la poignée revient automatiquement à sa position d'origine après avoir été libérée.

- Positionnement et combinaison d'auto-respect: certaines positions sont positionnées et certaines positions sont auto-réinitialisées.
